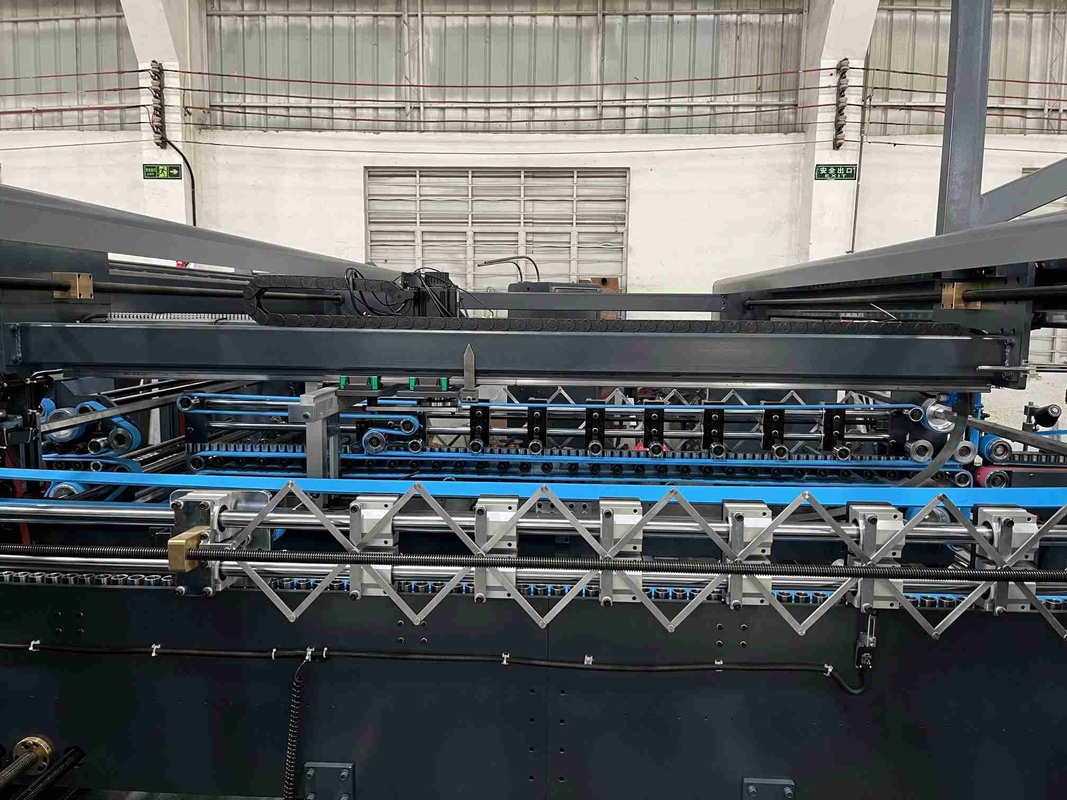

Vollautomatische Kartonmaschine mit Sauggurt

Vollautomatische Sauggurtzufuhr

AUTO-Zuführungseinheit

10 Sätze von Japan Nitta vollständig Sauggurt-Steuerungssystem, Pneumatische Baffle Patting-Gerät (Seiten-Baffle).

Alle Einheiten können mit einem Knopfbetrieb getrennt werden und verfügen über eine automatische Rückkehr auf "Null".

Übertragungswelle mit Reibungskupplung, um Schäden an der Maschine durch unsachgemäße Bedienung zu verhindern.

Der Hauptmotor verfügt über eine Startverzögerungsschutzfunktion - der Motor wird nicht aktiviert, wenn alle Einheiten nicht ordnungsgemäß gesperrt sind.

U-förmige Stahl-Tischseitenstreifen zwischen den Maschineneinheiten erhöhen die Sicherheit des Bedieners bei Fehlbetrieben.

Motorisierte Vorwärts-/Rückwärtsbewegung auf dem hinteren Oberbrettstapler verkürzt die Einrichtungszeit.

Die Anpassung des Abstands der Frontplatte mit manuellem Synchronmechanismus ermöglicht eine bequeme schnelle Konfiguration.

Unterstützt sowohl den kontinuierlichen als auch den übersprungenen Zufuhrmodus.

Bordzufuhrzähler für vorgegebene und Echtzeit-Produktionsmengeanzeige.

Das Trägergetriebe minimiert den Verschleiß, um eine reibungslose Energieübertragung zu gewährleisten.

Autopress-Einheit

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,

Voller Vakuum-Transfer-Zuführer mit Drücken, keine Schäden an den Platten.

Die Druckregelvorrichtung ist auf jeder Führungsplatte eingebaut, und der Druck kann entsprechend der Dicke des Kartons eingestellt werden.

AUTO-Faltungseinheit

Adaptives Klebsystem

Vor dem Klappbereich befinden sich ein oder mehrere Klebstoff-Applikatoren, die je nach Kartongröße verstellbar sind.und ein KlebebehälterDie Module A und B verfügen über unabhängige Getriebeantriebsmotoren für eine vereinfachte und schnelle Anpassung..

Mehrstufiger Faltevorgang

Das Brett wird an der linken/rechten Sekundär- und vierten Linie über drei 60 mm breite Basisgürtel in Kombination mit zwei 60 mm breiten Faltleitungen um 180° gefaltet.

Einstellbares Führungssystem

Es sind mehrere winklige Führerwalzen eingebaut, die eine Positions- und Winkelanpassung für verschiedene Papierklassen und Plattenstärken ermöglichen und damit ein nahtloses Falten gewährleisten.

Komponenten für Antrieb und Transportmittel

• unabhängige Servomotoren mit Getriebe für eine benutzerfreundliche Bedienung

• Unteren Gürtel verstärkt mit Stützlagern zur Aufrechterhaltung einer stabilen Gürtelbewegung

•

Anpassbare Geschwindigkeitskonfiguration

Das unabhängige Getriebesystem ermöglicht eine Geschwindigkeitsoptimierung während der Kartonformung auf der Grundlage der Anforderungen an die Boxart.

Kalibrierungs- und Ausrichtungseinheit

Gefaltete Kartons wechseln vom Faltbereich in die Kalibrierzone, wo die oberen/unteren Gurtgeschwindigkeiten so eingestellt werden können, dass Abweichungen der Kartonhöhe minimiert werden.

• Bestückt aus A/B-Doppelleitplatten, die jeweils mit Ausrichtungswalzen für die Kalibrierung der Kartonmaße während der Abdichtung ausgestattet sind

•

• Eine präzise servodrehte Kalibriervorrichtung verfeinert die Karton-Ausrichtung und die Anpassung nach der Walze, wodurch optimale Veredelungsergebnisse erzielt werden

•

Einheit für das Schieben und Schleppen(Rectifizierungsbeitrag)

Der Korrekturbereich der einzigartigen Kamm, bilateraler Antrieb, verwenden Schweizer lineare Lager, machen Chrom-Streifen gleiten, die Korrekturplatte ist leistungsfähiger und gleichmäßiger Korrektur auf Karton,Kartonversiegelung zur Gewährleistung der Genauigkeit. Die Verwendung von unabhängigen 80mm breit, 6mm Taiwan Import Gürtel weich dick moderate, nicht zerkleinert Produkte; der Zählteil kann hin und her ausgewogen bewegen; Druck, Auftrag Übertragung, um perfekte Qualität sicherzustellen;

Ausrichtungsbereich verfügbar, zweite Anpassung der Kartonform,

Sicherstellen, dass die Qualität des Kartons verbessert wird und der Fischschwanz innerhalb von 2 mm bis 0 mm reduziert wird

Nähteinheit

Italien ORIGINAL Nagelkopf, hohe Geschwindigkeit von mehr als 1200 Nageln/Minute,

Die Schule nur den Karton durch zwei 60 Breite flachen Gürtel in die Nagelbox Abteilung,

Zwei Gürtel können automatisch nach der Dicke des Kartons eingestellt werden.

Der Korrekturblock wird an der Verbindung zwischen Nagelbox und Korrekturteil montiert, der in Verbindung mit dem Servo-Korrektursystem des Korrekturteils und des Korrekturteils verwendet wird.

Ausgestattet mit einem patentierten Entwurf von Schwung-Doppelschraubnagelkopf Nagelbox, Kupplung und Bremse mit elektrischem Augenantrieb, Nagel / Rate von mehr als 1000 Minuten, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.

Übertragung auf die Karton-Einheit

Automatisch umdrehen, um sicherzustellen, dass der Nagel auf der Seite, nicht in der Mitte,

Verringern Sie die Beschädigung der Oberfläche des Kartons innerhalb von 2 mm bis 0 mm

Sicherstellen, dass das anschließende Stapeln ordnungsgemäßer und stabiler erfolgt.

Zähl- und Stapeleinheit

Automatische Zählung, fotoelektrische + Infrarot-Punktkontrolle

Automatisches Zählen, automatisches Stapeln, schnellere, genauere Technologie, höhere Effizienz

Die Zählgeschwindigkeit wird automatisch nach der Drehgeschwindigkeit der Nagelbox eingestellt, auch manueller Betriebsmodus und Einstellgeschwindigkeit können ausgewählt werden
