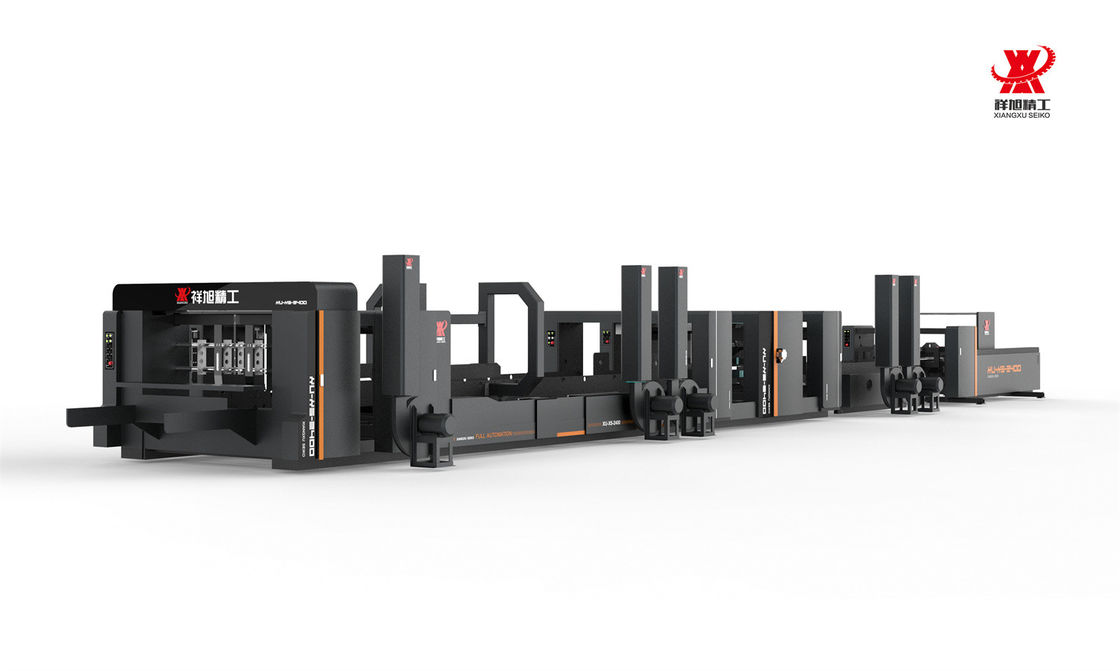

Hochgeschwindigkeits-automatische Faltglue-Maschine 75kw mit automatischer Anpassung

Wellenmaschine Hochgeschwindigkeits-Automatisches Kleben-Sticher-Automatisches Füttern-Rektifizieren

HauptfunktionenDie maximale Nähgeschwindigkeit beträgt 1200 Nägel/min, die Klebgeschwindigkeit 180 m/min, was die Produktionseffizienz erheblich verbessert.

Die gesamte Maschine wird durch PLC und Touchscreen gesteuert und kann per Taste bedient werden.

Automatische Papierzufuhr, automatisches Kleben und Nähen, automatisches Falten, automatische Korrektur, automatisches Zählen, automatisches Stapeln.

Der Hauptantrieb verwendet einen synchronen Gurtradtyp, um einen stabilen Betrieb und eine genaue Übertragung zu gewährleisten.

Der Hauptmotor hat eine doppelte Frequenzsteuerung, stabil und energiesparend.

Die Führungsplatten jedes Teils werden durch den Stangmotor eingestellt, die präzise und einfach einzustellen sind.

Durch die Einführung des Sauggurt-Fütterungsmodus, der einfachen Struktur, der schnellen Geschwindigkeit und der präzisen Papierzufuhr.

Die Pastenröhre kann beliebig angepasst werden, um die Anforderungen an die Klebeauflage verschiedener Kartons zu erfüllen.

Mit sekundärer Korrekturfunktion, die die Größe des Mundes reduziert und die Schrottrate reduziert.

Bei der Korrektur der Geschwindigkeitsdifferenz wird der Unterschied zwischen den Scheren vollständig beseitigt und die Falte wird präziser.

Die Abteilung Lieferung und Gestaltung zählt, formt, stapelt und produziert die gesamten Stapel automatisch.

Der Druck des Zählbereichs wird mit dem Kartontyp angepasst und mit einem photoelektrischen Zähler genau gezählt.

Es kann automatisch mit der Strapmaschine übereinstimmen, bequem und schnell, Arbeit und Zeit sparen.

Der Hauptmotor mit Startverzögerungsschutzfunktion.Haupttechnischer Parameter

Modus

Zulassung für die Verwendung in Kraftfahrzeugen

XU-X5-2400

Geschwindigkeit des Nagelkopfes

1000 NAIL/MINUTE

1000 NAIL/MINUTE

MIN Kartondicke

6 mm ((3 mm+3 mm)

6 mm ((3 mm+3 mm)

Maximale Dicke des Kartons

16 mm ((8 mm+8 mm)

16 mm ((8 mm+8 mm)

Größe des Nagellaufs

1.8*0,8 mm ±0,02 mm

1.8*0,8 mm ±0,02 mm

U Nägel INNER Breite

14 mm

14 mm

Nägelwinkel

45°

45°

Einzelne Nagelentfernung

60 bis 100 mm

60 bis 100 mm

Doppelte Nagelentfernung

12 mm

12 mm

Energie

61 kW

64 kW

Eine Nial Längen

38 mm ((Nagelfüße 12 mm)

38 mm ((Nagelfüße 12 mm)

Maximalgröße C

2000 mm

2400 mm

Min. Größe A

200 mm

200 mm

Maximalgröße A

600 mm

900 mm

MIN-GROße MIN-Große B

180 mm

180 mm

Maximalgröße B

750 mm

750 mm

Kartenbrett MIN-Größe ((D*C)

350*880 mm

350*880 mm

Kartenbrett maximale Größe ((D*C)

900*2000 mm

1200*2400 mm

Maschinengewicht

18000 kg

20000 kg

Maschinengröße (L*W*H)

21420*3720*2211mm

21420*3720*2211mm

Modus

XU-X5-2800

Geschwindigkeit des Nagelkopfes

1000 NAIL/MINUTE

MIN Kartondicke

6 mm ((3 mm+3 mm)

Maximale Dicke des Kartons

16 mm ((8 mm+8 mm)

Größe des Nagellaufs

1.8*0,8 mm ±0,02 mm

U Nägel INNER Breite

14 mm

Nägelwinkel

45°

Einzelne Nagelentfernung

60 bis 100 mm

Doppelte Nagelentfernung

12 mm

Energie

73 kW

Eine Nial Längen

38 mm ((Nagelfüße12 mm)

Maximalgröße C

2800 mm

Min. Größe A

240 mm

Maximalgröße A

900 mm

MIN-GROße MIN-Große B

180 mm

Maximalgröße B

750 mm

Kartenbrett MIN-Größe ((D*C)

450*880 mm

Kartenbrett maximale Größe ((D*C)

1400*2800 mm

Maschinengewicht

23000 kg

Maschinengröße (L*W*H)

21480*4100*2260 mm

Elektrische SteuerungsmerkmaleMehr als 90% der elektrischen Elemente sind international bekannte Marken.Es gibt Farb-Touch-Bildschirm und Schaltfläche Betriebsgerät Gedächtnisparameter in allen ArbeitseinheitWenn Sie die Maschine abstellen, werden die bereits eingestellten Daten automatisch zurückgesetzt und bei der Herstellung von Produkten müssen sie nicht erneut eingestellt werden, so dass Zeit und Platten gespart werden.

Mit 1000+ Bestellungen gespeichert Speicher Speicher mit Computer-Steuerung, Speichern Sie Bestelldatum, schnelle Bestellschacht und auch einfacher zu bedienen.

Alle Einheiten verwenden Pneumatisches Schließen, Strom getrennt, die Zuführräder werden beim Trennen der Maschine stoppen, um die Arbeitsgenauigkeit beim nächsten Mal zu gewährleisten.Automatische Zuführungseinheit10 Satze Japan Nitta Vollständig Sauggurtsteuerung, Pneumatische Baffle Patting-Gerät ((Seiten-Baffle), Die Patting-Frequenz kann auf dem Touchscreen mit Computer eingestellt werden.

Alle Einheiten mit nur einem Knopf, automatisch zurück zum "Null"-Design.

Übertragungsachse mit Reibungsklutze, Vermeiden Sie Schäden an der Maschine bei Fehlbetrieb.

Der Hauptmotor mit Startverzögerungsschutz funktioniert nicht.

U-Form Teel Tischseite Streifen zwischen Maschineneinheiten, Vermeidung der Verletzung des Bedieners bei Fehlbetrieb.

Rücken-Oberplatten-Stacker mit motorisierter Vorwärts- und Rückwärtsbewegung, spart Einstellzeit.

Vorplatten Abstandsanpassung Mit manueller synchroner Anpassung, bequeme und schnelle Anpassung.

Füttern Sie weiter und überspringen Sie die verfügbare Fütterung.

Tabellenzufuhrnummer Zähler, Setzen und Anzeigen der Produktionsmenge.

Mit den Kammlagern reduziert die Übertragung den Abrieb, um eine reibungslose Übertragung zu gewährleisten.


Autopress-Einheitmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,

Voller Vakuum-Transfer-Zuführer mit Drücken, keine Schäden an den Platten.

Die Druckregelvorrichtung ist auf jeder Führungsplatte installiert und der Druck kann entsprechend der Dicke des Kartons eingestellt werdenAUTO-FaltungseinheitNach verschiedenen Kartongrößen vor dem Klappteil mit einer oder mehreren Klebevorrichtungen.B, zwei Blöcke haben unabhängigen Verzögerungsmotor Antrieb, in Debugging bequem und schnell

Das Brett ist hauptsächlich durch drei 60 mm breite Basisband und zwei 60 mm breite und zwei Falte Abführkatheter, um linke und rechte Seiten der zweiten Linie und der vierten Linie 180 des Faltprozesses zu erreichen.

Es gibt eine Reihe von verschiedenen Winkeln des Führerrads, je nach verschiedenen Papier und Pappe Dicke, passen Sie das Führerrad der verschiedenen Position und Winkel,die Kartonfalte glatt machen

Unabhängige Verzögerung Sevor-Motorantrieb, einfach zu bedienen, der untere Gurt mit einer Reihe von Lagern, um den reibungslosen Lauf des Kofferbandes zu unterstützen

Eine unabhängige Getriebe nach den Bedürfnissen des Box-Types kann die Geschwindigkeit der Box viel perfekter einstellen.

Der gefaltete Karton wird vom Faltteil in die Korrekturabteilung eingestellt.und der obere und untere Gürtel des Korrekturteils kann die Geschwindigkeit des oberen und unteren Gürtels für den Karton entsprechend den Bedürfnissen des Kartons anpassen, um die Höhe des Kartons zu minimieren

Die Korrektur Abteilung besteht aus A / B zwei Block Führer, jede Platte ist mit Korrekturrad ausgestattet, entsprechend der Karton braucht, um die Größe der Karton Versiegelung zu ändern

Das Servo-Korrektursystem ist auf dem positiven Teil installiert, und der Karton wird nach dem Korrekturrad des Kartons wieder korrigiert, so dass der Karton eine vollkommenere Wirkung erzielen kannSchieben und Schnappen(Rectifizierungsbeitrag)Der Korrekturbereich der einzigartigen Kamm, bilateraler Antrieb, die Schweizer linearen Lager verwenden, machen Chrom-Streifen gleiten, die Korrekturplatte ist leistungsfähiger und einheitlicher Korrektur auf Karton,Kartonversiegelung zur Gewährleistung der Genauigkeit. Die Verwendung von unabhängigen 80mm breit, 6mm Taiwan Import Gürtel weich dick moderate, nicht zerkleinert Produkte; der Zählteil kann hin und her ausgewogen bewegen; Druck, Auftrag Übertragung, um perfekte Qualität zu gewährleisten;

Ausrichtungsbereich verfügbar, zweite Anpassung der Kartonform,

Sicherstellen, dass die Qualität des Kartons verbessert wird und der Fischschwanz innerhalb von 2 mm bis 0 mm reduziert wirdNähteinheitItalien ORIGINAL Nagelkopf, hohe Geschwindigkeit mehr als 1000 Nagel/Minute,

Die Schule nur den Karton durch zwei 60 Breite flachen Gürtel in die Nagelbox Abteilung,

Zwei Gürtel können automatisch nach der Dicke des Kartons eingestellt werden.

Der Korrekturblock wird an der Verbindung des Nagelkasten und des Korrekturteils installiert, der in Verbindung mit dem Servo-Korrektursystem des Korrekturteils und des Korrekturteils verwendet wird

Ausgestattet mit einem patentierten Entwurf von Schwing-Typ Doppelschraub Nagelkopf Nagelbox, eine Kupplung und Bremse mit elektrischem Augenantrieb, Nagel / Rate von mehr als 1000 Minuten, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.Übertragung auf die Karton-EinheitAutomatisch umdrehen, um sicherzustellen, dass der Nagel auf der Seite, nicht in der Mitte,

Verringern Sie die Beschädigung der Oberfläche des Kartons innerhalb von 2 mm bis 0 mm

Sicherstellen, dass das anschließende Stapeln ordnungsgemäßer und stabiler erfolgt.Zähl- und StapeleinheitAutomatische Zählung, fotoelektrische + Infrarot-Punktkontrolle

Automatisches Zählen, automatisches Stapeln, schnellere, genauere Technologie, höhere Effizienz

Die Zählgeschwindigkeit wird automatisch entsprechend der Drehgeschwindigkeit der Nagelbox eingestellt, auch manueller Betriebsmodus und Einstellgeschwindigkeit können ausgewählt werden
